丁晴軟電纜

一、概述：丁晴軟電纜、丁腈電纜具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等要求的移動電器用連接電纜，目前本產品已應用于冶金、電力、船舶、汽車制造等行業。

產品描述

一、概述：
    丁晴軟電纜、丁腈電纜具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等要求的移動電器用連接電纜，目前本產品已應用于冶金、電力、船舶、汽車制造等行業。
適用于交流額定電壓0.6/1kV及以下要求頻繁移動及耐油場合作動力裝置或移動照明的電力傳輸。
二：丁晴軟電纜執行標準：
   本產品按Q/LB2003-16設計制造。
    Q/HHTZH007.1
   阻燃性能試驗執行GB12666-90規定

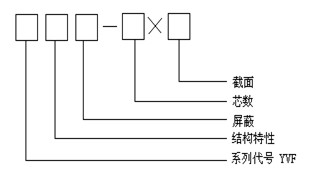

三、型號規格：

YVF YVFRP YVFR

型號	產品名稱
YVFR	丁腈絕緣和護套電力軟電纜
YVFRP	丁腈絕緣和護套銅絲編織屏蔽電力軟電纜
備注：阻燃型電纜型號加ZR，導體線芯中銅絲可以采用鍍錫
代號和含義
代號	代號含義
Y	移動系列
VF	丁腈絕緣和護套
P	銅編織屏蔽
R	多股絞合體

四、丁晴軟電纜使用特性：
     1.交流額定電壓：U0/U 0.6/1KV
       2.高工作溫度： 105℃
       3.低環境溫度：固定敷設-40℃
       4.電纜安裝敷設溫度應不低于-25℃。
       5.電纜允許彎曲半徑：電纜小為電纜外徑的12倍

項目	性能
額定電壓Uo/U	0.6/1kV
長期允許工作溫度	高70℃，低－40℃
絕緣性能	70℃時絕緣電阻常數ki不小于0.0367MΩ
耐腐性能	具有的耐油和耐腐蝕性，電纜在121℃時浸泡在20#機油中24小時，絕緣和護套的斷裂伸長率
導體電阻	符合GB3956
耐壓性能	經受5min的3.5kV工頻電壓試驗
其他特點	具有良好的柔軟性、耐老化性

五、丁晴軟電纜指標：
1．成品電纜導體(R類)直流電阻(符合GB3956規定)參照附錄A表2。
2．20℃時絕緣電阻不小于50MΩ/KM。
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。

六、基本電纜規格及結構參數：

線芯標稱截面(mm2)	導體結構 (根數直徑) (B/R) mm	電纜大外徑		參考重量(kg/km)
線芯標稱截面(mm2)	導體結構 (根數直徑) (B/R) mm	YVFR	YVFRP	YVFR	YVFRP
12.5	510.25	4.0	-	72	-
14	820.25	6.0	-	95	-
16	1230.25	7.0	-	130	-
110	2040.25	9.5	-	190	-
116	3230.25	11.0	-	255	-
125	5130.25	12.0	-	365	-
135	7220.25	13.5	-	475	-
150	10260.25	15.0	-	670	-
170	14060.25	17.0	-	830	-
195	4860.50	19.0	-	1200	-
1120	6080.50	21.0	-	1360	-
1150	7600.50	23.0	-	1654	-
1185	9450.50	26.0	-	2050	-
22.5	510.25	10.5	11.5	159	205
24	820.25	12.5	13.5	230	290
26	1230.25	14.0	15.2	276	336
210	2040.25	18.0	19.2	413	475
216	3230.25	22.0	23.5	567	670
225	5130.25	24.5	25.5	833	933
235	7220.25	29.0	30.2	1088	1288
250	10260.25	33.0	35.0	1297	1590
270	14060.25	38.0	39.0	1675	1900
295	4860.50	41.0	43.0	2205	2500
2120	6080.50	48.0	50.0	2660	3000
2150	7600.50	52.0	54.0	3350	3750
2185	9450.50	57.0	59.0	4400	4820
32.5	510.25	12.0	13.0	210	270
34	820.25	13.0	14.0	295	365
36	1230.25	14.8	15.8	375	455
310	2040.25	19.0	20.0	559	639
316	3230.25	22.0	23.0	770	870
325	5130.25	26.0	27.0	1239	1349
335	7220.25	33.0	34.1	1520	1640
350	10260.25	36.5	38.5	1970	2100
370	14060.25	40.5	42.5	2580	2790
395	4860.50	48.5	50.5	3280	3500
3120	6080.50	53.0	55.0	4060	4380
3150	7600.50	58.0	60.0	5197	5597
3185	9450.50	63.0	65.0	6279	6700
34+12.5	820.25	14.5	15.6	300	370
36+14	1230.25	16.0	17.2	400	490
310+16	2040.25	21.0	23.0	590	690
316+110	3230.25	25.0	26.0	850	950
325+116	5130.25	30.5	32.5	1255	1410
335+116	7220.25	33.5	35.6	1585	1790
350+125	10260.25	40.2	42.2	2066	2280
370+135	14060.25	47.2	49.5	2778	3080
395+150	4860.50	50.0	52.2	2836	3126
3120+170	6080.50	53.0	55.5	4857	5207
3150+170	7600.50	57.0	59.5	5700	6090
3185+195	9450.50	66.0	69.0	7114	7514
44	820.25	14.0	15.0	325	400
46	1230.25	17.5	18.5	421	500
410	2040.25	22.0	23.0	635	720
416	3230.25	24.0	25.0	898	1010
425	5130.25	31.0	32.0	1342	1490
435	7220.25	34.0	35.0	1765	1900
