E20000射頻導納料位儀
產品描述
產品介紹
射頻導納料位計是利用高頻電橋原理工作的。眾所周知，所有物質的電特性與空氣電特性多少都有些差別，當探頭浸入物料時，探測極棒與容器壁之間的電導率和電納率產生很大的變化，利用這些變化來檢測探頭周圍是否有空氣或者物料存在。它采用導納測量方法將被測介質的阻抗和容抗信息綜合在一起，并且采用三端Cote―Shield技術，排除傳感探頭上粘附物料對控制作用的影響，提高了控制作用的可靠性和穩定性。
控制器由電子電路和探頭兩部分組成。電子線路包括高頻振蕩器，檢測電路，輸出電路，探頭由測極棒和保護套構成，極棒與保護套之間，以及它們與接地容器之間都互相絕緣，由高頻振蕩器提供穩定的射頻電壓，通過電橋加到探測極棒上，當物料觸及到探測極棒時，電橋輸出不平衡電壓，經解調器，放大器處理后，驅動繼電器動作。
主要技術指標
電氣技術參數
※ 電源電壓： 240VAC±15%，50/60Hz；24VDC±4VDC
※ 消耗功率： 4W
※ 輸出繼電器： DP/DT，3A，240VAC 阻性負載
※ 環境溫度： -40℃～ +66℃
※ 靈敏度設置： 0.5～15pF(可調)

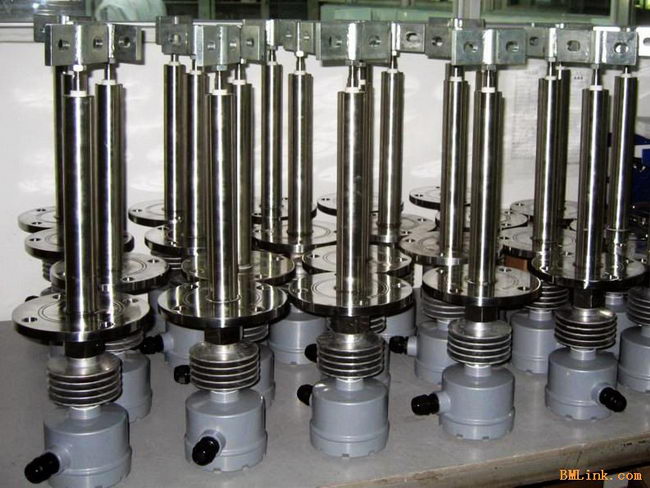

標準探頭
標準探頭是一種多用途探頭，能用于檢測固體、粉料及液體。它帶抗粘附保護套，能防止因物料粘附在探頭上，而引起誤碼動作。
※ 工作溫度上限： 232℃
※ 工作壓力上限： 150PSI(1.05MPa)3/4"NPT; 50PSI(0.35MPa)1-1
