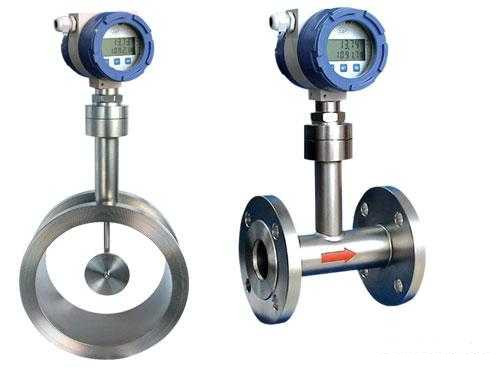

BSL動差靶式流量計
產品描述
工作原理：
當介質在測量管中流動時，因其自身的動能與靶板產生壓差，而產生對靶板的作用力，使靶板產生微量的位移，其作用力的大小與介質流速的平方成正比，靶板所受的作用力經靶桿傳遞，使傳感器的彈性體產生微量變化，從而打破貼片電容組成的電橋平衡。產生與流量在靶板上作用力對應的電壓信號：由流體流量特征的影響，流量與電橋產生的電壓的平方成正比。
產品特點：
GNS-BSL型動差靶式流量計是在傳統靶式流量計測量原理的基礎上，充分利用其優秀的特點，結合新型傳感器技術和現代數字技術等研制、開發而成的全新型動差靶式流量計。他既具有傳統靶式、孔板、渦街等流量計無可動部件的特點。同時又具有與容積式流量計想媲美的測量精度，加之其特有的抗干擾、抗雜質性能，輕便又可靠等優點。
1、適用于各種管徑：15-2000mm至更大。
2、適用于高低溫介質：-196℃-+450℃。能準確測量各種常溫、高溫、低溫工況下的液體、氣體、蒸氣，粘稠介質及各種流體介質的流量。
3、靈敏度極高，能測量超小流量，其可測量低流速為0.08m/s。
4、適用于高壓力工況：0-42Mpa。
5、無可動部件，準確度高。
6、重復性好，一般為0.1-0.08%，測量快速。
7、計量準確，精度高，總量測量可達0.2%。
8、抗振抗電磁干擾好，即可干式標定，又可砝碼掛重法。
9、本體材質：碳鋼，304,316,316L。
10、供電方式：3.6V鋰電池；24VDC電源；雙電源：3.6V鋰電池+24VDC電源。
動差靶式流量計主要技術參數：
被測介質 | 液體；氣體；蒸汽 | |||||
公稱直徑 | 法蘭式 15～520mm | 夾裝式 15～500mm | 插入式 65～3200mm | |||
公稱壓力 | 0．5～48MPa | 0.6～42MPa | 0.6～42MPa | |||
介質溫度 | -200℃～+500℃或更高溫度 | |||||
準確度 | ±0.2% | ±0.5% | ±1.0% | ±1.5% | ||
范圍度 | 1：3（液體）
1：10（蒸汽） | 1：5（液體、氣體） | 1：10（液體、氣體） | 1：10（蒸汽） | ||
補償形式 | 溫度補償；壓力補償 | |||||
重復性 | 0.05%～0.08% | |||||
供電電源 | 機內自備鋰電池（3.6V）；外供電源 24VDC | |||||
輸出形式 | 現場顯示；4～20mA 二線制；脈沖 0～5V；RS465/RS132；GPRS 無線遠傳 | |||||
測量管材料 | 碳鋼；不銹鋼；亦可按用戶要求協商提供 | |||||
防爆等級 | 本安型（ExiaIICT4）； 隔爆型（ExdIICT4） | |||||
防護等級 | IP65；IP67 | |||||
法蘭規格 | 流量計連接法蘭規格執行 GB/T 系列標準，也可以根據用戶要求特殊加工。 | |||||
動差靶式流量計選型表及型號說明：
1、選型表
型號 | 口徑 | 動差靶式流量計 | |||||||
BSL | 10~5000 | ||||||||
代號 | 儀表類型 | ||||||||
A* | 錐管螺紋式 | ||||||||
A | 管道法蘭式 | ||||||||
B | 夾裝式 | ||||||||
C | 插入式 | ||||||||
D | 在線可拆裝式 | ||||||||
E | 其它 | ||||||||
代號 | 介質類型 | ||||||||
Y | 液體 | ||||||||
Q | 氣體 | ||||||||
Z | 蒸汽 | ||||||||
代號 | 介質溫度 | ||||||||
D | 低溫（-30℃～-200℃） | ||||||||
C | 常溫（-20℃～+80℃） | ||||||||
Z | 中溫（+80℃～+200℃） | ||||||||
G | 高溫（+200℃～+500℃） | ||||||||
公稱壓力 | A：0.6MPa B：1.0MPa C：1.6MPaD：2.5MPa E：4.0MPa F：5.0MPaG：10.0MPa H：15.0MPa I：20.0MPaJ：25.0MPa K：42.0MPa L：2.0MPaM：6.3MPa N：11.0MPa O：16.0MPaP：26.0MPa | ||||||||
補償形式 | P：壓力補償 | T：溫度補償 | |||||||
輸出形式 | N | 無輸出（內置鋰電池表頭顯示） | |||||||
S | 脈沖輸出 | ||||||||
R | 通訊輸出 | ||||||||
I | 4～20mA電流輸出（二線制） | ||||||||
K | 報警開關量輸出 | ||||||||
G | GPRS無線遠傳 | ||||||||
防爆結構 | X | 本安型 | |||||||
Y | 隔爆型 | ||||||||
殼體材料 | T | 碳鋼 | |||||||
N | 不銹鋼 | ||||||||
Q | 特殊材料 | ||||||||
傳感器材質 | 1 | 哈氏合金 | |||||||
2 | 鈦 | ||||||||
3 | 304不銹鋼 | ||||||||
4 | 特殊材料 | ||||||||
2、選型示例：
GNS-BSL-100AQCDPIXN含意為：動差靶式流量計為管道法蘭式，測量介質是氣體，公稱口徑100mm，介質溫度為常溫，公稱壓力為2.5MPa（法蘭規格）帶壓力補償，4～20mA電流輸出，防爆標志為本安型,測量管材料是不銹鋼。
3、選型說明：
a、流量計法蘭規格執行GB/T系列標準中規定的相關技術參數，技術條件和類型。亦可按照客戶要求加工；
b、在流量計選型中，用戶應按照型號說明的格式，寫明所需流量計的各項要求；
c、用戶如需采用本型號說明以外的口徑、公稱壓力及輸出形式請加以說明； d、在選擇高溫型流量計時，除按照型號說明格式填寫外，應特別注明被測介質的溫度上限工況溫度；
e、對帶溫壓補償?shù)牧髁坑?，除按照型號說明格式填寫外，應特別說明需補償?shù)墓r溫度及工況壓力范圍；
