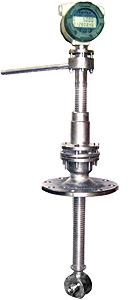

插入式渦輪流量計
產品描述
插入式渦輪流量計采用壓電應力式傳感器，可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較xj****、理想的測量儀器。
測量原理：
LWCB/Q型插入式渦輪流量計內的渦輪在流體作用下產生旋轉，使信號檢測器的磁場產生變化，因此在信號檢測器的線圈中感應出交變電壓，在經過放大器放大、濾波、整形輸出方波信號。此信號電壓的頻率與葉輪的轉速成正比，即與流體的流量（流速）成正比。
主要特點：
LWCQ型插入式渦輪流量計的特點：
1、抗雜質能力強,切向式葉輪在轉動時可隨時釋放流體中懸浮雜物,使其不纏繞在切向式葉輪的葉片上
抗電磁干擾和抗振能力強；
2、傳感器和顯示儀表的結構及原理都非常簡單、直觀，用戶特別容易掌握其使用和維修技術；
3、更換葉輪和軸承后，儀表系數不變；
4、流量范圍寬，下限流速低；
5、成套流量計對流體總量的計量誤差??；
6、幾乎無壓力損失，節省動力電耗；
7、傳感器可露天安裝，整個傳感器可長期淹沒在水中使用；
8、有截止閥的傳感器，安裝和拆卸時都不須斷流；
9、水平，豎直，傾斜的管道均可使用；
10、成套流量計的購置，安裝和維修費用低。
GNS-LWCB型插入式渦輪流量計的特點：
1、傳感器和顯示儀表的結構及原理都非常簡單、直觀，用戶特別容易掌握其使用和維修技術；
2、抗電磁干擾和抗振能力強；
3、更換葉輪和軸承后，儀表系數不變；
4、流量范圍寬，下限流速低；
5、成套流量計對流體總量的計量誤差??；
6、幾乎無壓力損失，節省動力電耗；
7、傳感器可露天安裝，整個傳感器可長期淹沒在水中使用；
8、有截止閥的傳感器，安裝和拆卸時都不須斷流；
9、水平，豎直，傾斜的管道均可使用；
10、成套流量計的購置，安裝和維修費用低。
插入式渦輪流量計的基本參數：
儀表規格 | 切向插入式GNS-LWCQ | 軸向插入式GNS-LWCB |
拆裝方式 | 斷流后拆裝 | 不需斷流，關閉球閥后即可拆裝 |
儀表型號 | A型 | B型 |
準確度 | ±2.5% | ±2.5% |
顯示器 | 可選 | 可選 |
輸出信號 | 可選：脈沖或4-20mA | 可選：脈沖或4-20mA |
通訊接口 | 可選RS485 | 可選RS485 |
供電電源 | +24VDC±15% | +24VDC±15% |
防爆等級 | 可選ExdIIBT6或ExiaIICT4 | 可選ExdIIBT6或ExiaIICT4 |
防護等級 | IP65 | IP65 |
整機功耗 | ＜1W | ＜1W |
儀表材質 | 304SS | 304SS |
公稱壓力 | 1.0MPa | 1.0MPa |
溫度范圍 | -20℃～120℃ | -20℃～120℃ |
環境溫度 | -20℃～70℃ | -20℃～70℃ |
對直管段長度的要求：傳感器上游直管段長度應不小于20DN，下游直管段長度不應小于7DN，以確保測量準確度。若直管段長度不能滿足此要求，可在具備現場標定條件的情況下進行現場標定后，采用現場標定的儀表系數K。
插入式渦輪流量計的測量范圍：
型號 | 管道實測內徑mm | 插入桿長度mm | 對應于公稱通徑DN的流量范圍m3/h | ||
全流量范圍 | 準確度為±2.5%的流量范圍 | 準確度為±5%流量范圍 | |||
LWCQ-100 | 100 | 6-150 | 10-150 | <10-6 | |
LWCQ-150 | 150 | 13-200 | 20-200 | <20-13 | |
LWCQ-200 | 200 | 23-300 | 40-300 | <40-23 | |
LWCQ≤400 | 100 | 906 | 6-150 | 10-150 | <10-6 |
150 | 13-200 | 20-200 | <20-13 | ||
200 | 23-300 | 40-300 | <40-23 | ||
250 | 36-450 | 62-450 | <62-36 | ||
300 | 52-650 | 90-650 | <90-52 | ||
350 | 70-900 | 120-900 | <120-70 | ||
400 | 92-1100 | 160-1100 | <160-92 | ||
LWCQ≤800 | 500 | 1106 | 150-1800 | 250-1800 | <250-150 |
600 | 220-2500 | 360-2500 | <360-220 | ||
700 | 280-3500 | 450-3500 | <450-280 | ||
800 | 380-4500 | 640-4500 | <640-380 | ||
LWCQ>800 | 900 | 1306 | 460-5800 | 800-5800 | <800-460 |
1000 | 600-7000 | 990-7000 | <990-600 | ||
1100 | 700-8500 | 1200-8500 | <1200-700 | ||
型號 | 管道實測內徑mm | 插入桿長度mm | 對應于公稱通徑DN的流量范圍m3/h | ||
全流量范圍 | 準確為±2.5%的流量范圍 | 準確度為±5%流量范圍 | |||
LWCB-100 | 100 | 3-150 | 5-150 | <5-3 | |
LWCB-150 | 150 | 7-200 | 10-200 | <10-7 | |
LWCB-200 | 200 | 12-300 | 20-300 | <20-12 | |
LWCB≤400 | 100 | 900 | 3-150 | 5-150 | <5-3 |
150 | 7-200 | 10-200 | <10-7 | ||
200 | 12-300 | 20-300 | <20-12 | ||
250 | 18-450 | 31-450 | <31-18 | ||
300 | 26-650 | 45-650 | <45-26 | ||
350 | 35-900 | 60-900 | <60-35 | ||
400 | 46-1100 | 80-1100 | <80-46 | ||
LWCB≤800 | 500 | 1100 | 75-1800 | 125-1800 | <125-75 |
600 | 110-2500 | 180-2500 | <180-110 | ||
700 | 140-3500 | 225-3500 | <225-140 | ||
800 | 190-4500 | 320-4500 | <320-190 | ||
LWCB>800 | 900 | 1300 | 230-5800 | 400-5800 | <400-230 |
1000 | 300-7000 | 495-7000 | <495-300 | ||
1100 | 350-8500 | 600-8500 | <600-350 | ||
插入式渦輪流量計選型型譜：
型號 | 規格代號 | 說明 | ||
LWC | 渦輪流量儀表 | |||
B | 球閥插入式（軸向） | |||
Q | 簡易插入式（切向） | |||
Y | 液體管道式 | |||
公稱通徑 | -2 | 2mm（管螺紋G3/8″） | ||
-4 | 4mm（管螺紋G1/2″） | |||
-6 | 6mm（管螺紋G1/2″） | |||
-10 | 10mm（管螺紋G1/2″） | |||
-15 | 15mm（管螺紋G1″） | |||
-25 | 25mm（管螺紋G11/4″） | |||
-40 | 40mm（法蘭型） | |||
-50 | 50mm（法蘭型） | |||
-80 | 80mm（法蘭型） | |||
-100 | 100mm（法蘭型） | |||
-150 | 150mm（法蘭型） | |||
-200 | 200mm（法蘭型或者插入式） | |||
-250 | 250mm（法蘭型或者插入式） | |||
-300 | 300mm（法蘭型或者插入式） | |||
精度等級 | A | 精度2.5％ | ||
B | 精度1.0％ | |||
C | 精度0.5％ | |||
信號輸出 | M | 一體化液晶顯示并帶4~20mA電流輸出 | ||
J | 配套流量積算儀分體顯示 | |||
S | 配套流量積算儀分體顯示并輸出4~20mA | |||
I | 4~20mA電流輸出 | |||
T | 一體化液晶顯示 | |||
P | 脈沖輸出 | |||
公稱壓力 | C1 | PN1.61111MPa | ||
C2 | PN2.5111MPa | |||
C3 | PN4.0111MPa | |||
C4 | PN6.3111MPa | |||
C5 | PN16MPa | |||
C6 | PN25MPa | |||
C7 | PN40MPa | |||
防爆要求 | /NE | 不防爆 | ||
/EX | 防爆等級dⅡBT4 | |||
溫度要求 | /NE | 常溫 | ||
/HE | 120℃≥高溫≥150℃ | |||
其它要求 | /□ | 在訂貨時注明 | ||
訂貨選型須知：
1、用戶在選型時，應根據管道公稱壓力、介質***高壓力、介質溫度、介質組分情況、流量范圍及信號輸出要求合理選擇流量計的型號規格。
2、為了使流量計的使用性能***佳，流量計的使用流量范圍應在（20%～80%）范圍內比較合適。
