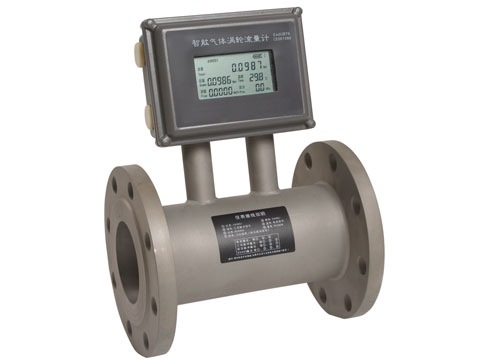

氣體渦輪流量計
產品描述
儀表用途：
LWQ型氣體渦輪流量計具有精度高，重復性好，結構簡單，運動部件少，耐高壓，測量范圍寬，體積小，重量輕，壓力損失小，維修方便等優點，用于封閉管道中測量低粘度氣體的體積流量和總量。在石油，化工，冶金，城市燃?xì)夤芫W(wǎng)等行業中具有廣泛的使用價值。
氣體渦輪流量計的主要特點：
1、測量范圍寬，下限流速低于0.5m／s，壓力損失小，葉輪抗沖擊能力強。
2、具有較高的抗電磁干擾和抗震動能力，采用全密封隔離保護自潤滑軸承，性能可靠工作壽命長。
3、采用的超低功耗單片微機技術，整機功能強，功耗低，性能優越。具有非線性精度補償功能的智能流量顯示器。精度優于±0.02％。
4、儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性高。
5、采用EEPROM對累積流量、儀表系數進行掉電保護。保護時間大于10年。
6、可在被測氣體穩定的壓力狀態下進行壓力補償。
氣體渦輪流量計技術性能：
1、優質合金渦輪，具有更高的穩流和耐腐蝕作用；
2、進口優質專用軸承，使用壽命長；
3、計量室與通氣室隔絕，保證了儀表的安全性；
4、可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（Pb=101.325KPa,Tb=293.15K）的氣體體積累積量；可實時查詢溫度壓力數值；
氣體渦輪流量計顯示功能：
a、顯示標準瞬時流量及標準累計流量；
b、顯示工況瞬時流量及工況累計流量；
c、顯示當前壓力、溫度、電池電壓；
d、顯示日期和時鐘。
氣體渦輪流量計分類：
1、LWQ-A 遠傳顯示：電流輸出（配顯示儀表）；
2、LWQ-B 現場顯示：7位LCD顯示累積流量，單位（m3）7位LCD顯示瞬時流量，單位（m3／h）（帶漢字顯示符）；
3、LWQ-C現場顯示：現場顯示帶4～20mA或脈沖輸出+24V供電；
4, LWQ-D溫度壓力補償型。
基本參數：
儀表口徑及連接方式 | 25、40、50、80、100、150、200、250采用法蘭連接 |
25、40可采用螺紋連接 | |
精度等級 | ±1.5%R、±1%R |
量程比 | 1:10；1:20；1:30 |
顯示方式 | 寬屏顯示器同時顯示瞬時流量、日累積流量、總累積流量、溫度、壓力、時間、日期、電池電量 |
儀表材質 | 表體：304不銹鋼；葉輪：防腐ABS或優質鋁合金；顯示器：鑄鋁 |
溫度、壓力傳感器 | 內置 |
被測介質溫度（℃） | -30℃～+80℃ |
環境條件 | 介質溫度：-30℃～+80℃，相對濕度5％～90％，大氣壓力86～106Kpa |
通訊信號 | 三線制工況脈沖、三線制標況脈沖、三線制4-20mA、RS485協議、IC卡信號 |
供電電源 | 內置鋰電池、外供24VDC雙供電 |
傳輸距離 | ≤1000m |
信號線接口 | 內螺紋M20×1.5 |
防爆等級 | ExdIIBT6 |
防護等級 | IP65 |
測量范圍及工作壓力：（注：表2所示測量范圍均為工作狀態下流量范圍）
型號規格 | 公稱通徑 | 流量范圍（m3/h） | 始動流量（m3/h） | 工作壓力（MPa） | 安裝形式 |
LWQ-25A | 25 （1"） | 0.7-7 | 0.6 | 4.0 | 法蘭（螺紋） |
LWQ-25B | 1.5-15 | 1.0 | 4.0 | ||
LWQ-25C | 3-30 | 2.0 | 4.0 | ||
LWQ-40A | 40 （1.5"） | 4-40 | 2.5 | 4.0 | 法蘭（螺紋） |
LWQ-40B | 8-80 | 3 | 4.0 | ||
LWQ-50A | 50 （2"） | 10-100 | 3.5 | 4.0 | 法蘭 |
LWQ-50B | 15-150 | 4 | 4.0 | 法蘭 | |
LWQ-80 | 80 （3"） | 15-300 | 4 | 1.6 | 法蘭 |
LWQ-100 | 100（4"） | 20-400 | 5 | 1.6 | 法蘭 |
LWQ-150 | 150（6"） | 50-1000 | 8 | 1.6 | 法蘭 |
LWQ-200 | 200（8"） | 100-2000 | 20 | 1.6 | 法蘭 |
LWQ-200 | 250（10"） | 150-3000 | 30 | 1.6 | 法蘭 |
LWQ-300 | 300（12"） | 200-4000 | 40 | 1.6 | 法蘭 |
氣體渦輪流量計選型型譜：
GNS- | □□□ | □ | □ | □ | 說 明 | ||||
類型 | LWQ-A | 流量傳感器脈沖輸出三線制，+12V供電；電流輸出型 | |||||||
LWQ-B | 現場顯示型3.6V電池供電；現場顯示型 | ||||||||
LWQ-C | 現場顯示帶4～20mA或脈沖輸出；+24V供電 | ||||||||
LWQ-D | 流量變送器4～20mA輸出，+24V供電；溫壓補償型 | ||||||||
公稱通徑 | 4 | 正常流量范圍 m3/h | 0.04～0.25 | 擴展流量范圍 m3/h | 0.04～0.4 | ||||
6 | 0.1～0.6 | 0.06～0.6 | |||||||
10 | 0.2～1.2 | 0.15～1.5 | |||||||
15 | 0.6～6 | 0.4～8 | |||||||
20 | 0.8～8 | 0.45～9 | |||||||
25 | 1～10 | 0.5～10 | |||||||
32 | 1.5～15 | 0.75～15 | |||||||
40 | 2～20 | 1～20 | |||||||
50 | 4～40 | 2～40 | |||||||
65 | 7～70 | 3.5～70 | |||||||
80 | 10～100 | 5～100 | |||||||
100 | 20～200 | 10～200 | |||||||
125 | 25～250 | 12.5～250 | |||||||
150 | 30～300 | 15～300 | |||||||
200 | 80～800 | 40～800 | |||||||
防爆 | 無標記，為非防爆型 | ||||||||
B | 防爆型 | ||||||||
精度等級 | A | 準確度0.2級 | |||||||
B | 準確度0.5級 | ||||||||
C | 準確度1.0級 | ||||||||
渦輪類型 | A | 正常流量范圍 | |||||||
B | 擴展流量范圍 | ||||||||
說明： DN4～DN10管徑螺紋連接或焊接，配有前后直管段和過濾器,壓力上限為6.3MPa。 DN15～DN40管徑的傳感器為螺紋連接，壓力為2.5MPa。 DN50～DN200管徑的傳感器為法蘭連接, 壓力為1.6Mpa。 DN15～DN40管徑可選配前后直管段或活接頭，材質分碳鋼和不銹鋼。 DN15～DN40管徑如需法蘭連接，訂貨時說明。高壓型及特殊要求訂貨時說明。 | |||||||||
訂貨選型須知：
1、用戶在選型時，應根據管道公稱壓力、介質壓力、介質溫度、介質組分情況、流量范圍及信號輸出要求合理選擇流量計的型號規格。
2、為了使流量計的使用性能***佳，流量計的使用流量范圍應在（20%～80%）范圍內比較合適。
