工作原理：
渦街測量頭（即渦街流量傳感器）是利用“卡門渦街”原理研制而成.在渦街測量頭表體中,垂直的插入一根三角柱即旋渦發生體,當表體中有介質流過時,則在三角柱的兩側交替的產生方向相反有規則的卡門渦街,其旋渦的信號頻率是由壓電元件制成檢測頭,檢測出來一側旋渦的分離頻率與介質的流動速度成正比,見公式  f=V*St/1-1.27d/D
式中:  f---------三角柱一側旋渦分離頻率,（Hz）;
         St--------  斯特羅哈系常數;
          V--------  管道內平均流速,（m/s）;
          d--------  三角柱特征寬度,（m）;
          D--------  測量頭內徑,（m）.
通過大量的實驗測試,確定渦街測量頭的儀表系數K.公式如下：
K0=f/V點
式中：K0-------測量頭儀表系數,（1/m）;
         V點------測量頭所在點處的速度,（m/s）.
根據流速V與管道內流量的關系,可以確定插入式渦街流量傳感器在不同管道下的儀表系數KT（1/m3）,從而確定管道內平均流速和體積流量。
儀表功能：
1、 可測量蒸汽,氣體,液體的體積流量和質量流量；
2、無機械運動部件,測量精度高,結構緊湊維護方便；
3、壓力損失小,量程范圍寬；范圍度達1:25；
4、采用消擾電路和抗振傳感頭；
5、采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能；
6、可測介質溫度達+250℃。
7、可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）；

插入型渦街流量計技術參數：
測量介質：液體、氣體、蒸汽；
測量范圍：100~720000m3/h；
公稱通徑：DN200~DN2500非標產品可根據用戶要求特殊定做；
溫度范圍：壓電式 -10℃ ~ 350℃ ， 電容式 -20℃ ~ 500℃；
壓力規格：PN1.6Mpa、2.5Mpa、4.0 Mpa  更高壓力規格可特殊定做；
范 圍 度：正常范圍1：10  ， 擴展后范圍1：15，
壓力損失系數：Cd≤2.6；
系統測量精度：液體、氣體    示值的±1%，
蒸 汽         示值的±1.5%，
插入式流量計  示值的±2.5%；
供電電壓：三線制脈沖輸出 +12VDC 、+24VDC（可選），
兩線制電流輸出 +24VDC，
現場顯示型 儀表自帶鋰電池；
輸出信號：脈沖頻率信號0.1 ~ 3000Hz  低電平≤1V 高電平≥6V，
兩線制4 ~ 20mA.DC電流信號，
三線制4 ~ 20mA.DC電流信號；
允許振動加速度：壓電式 ≤0.2g， 電容式 ≤1.0g；
環境溫度：普通型 -30℃ ~ 65℃，
防爆型 -25℃ ~ 50℃，
現場顯示型 -10℃ ~ 50℃。
環境濕度：相對濕度5 ~ 85%；
大氣壓力：86 ~ 106Kpa；
信號遠傳距離：≤500m；
信號線接口：內螺紋M20×1.5；
防爆等級：ExibⅡCT2-6；
防護等級：普通型 IP65， 潛水型IP68；
儀表材質：儀表外殼采用鋁合金，表體部分采用不銹鋼材質,也可根據用戶要求采用特殊材質。

插入型渦街流量計基本特點：
1、安裝簡便，維護十分方便。
2、應用范圍廣，壓力損失小，運行費用低。
3、結構簡單牢固，無可動部件，使用壽命長。
4、采用抗機械振動，抗沖擊和抗臟污的結構新設計。
5、從檢測探頭到運放電路實現了高度的互換性和通用性。
6、可現場顯示，也可遠距離傳輸，還可與計算機控制系統聯網。
7、檢測元件不直接接觸測量介質，尤其適合惡劣環境下的流量測量。
8、操作簡單，全部參數設定和調試在出廠前已完成，一般通電后即可正常工作。
9、在一定雷諾數范圍內，輸出信號不受被測介質物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，調換配件后一般無須重新標定儀表系數。

插入型渦街流量計的安裝說明：

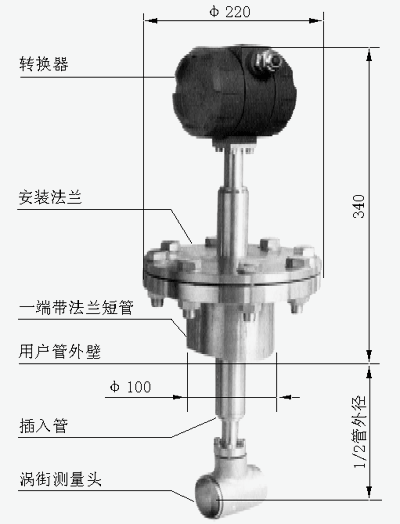

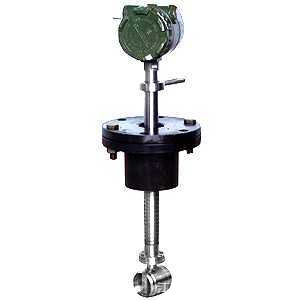

將渦街測量頭插入管道特定位置，通過測量該位置的局部流量，根據管道截面流速分布關系，計算出管道內平均流速值。它由轉換器、插入桿組件、球閥（ 根據需求配 ）、安裝短管（ф100）、渦街測量頭等組成。
安裝步驟：
1．在需要安裝流量計的管道正上方（水平管道有此要求），割開 一個略小于ф100的孔，去掉毛刺；
2．將配套的一端帶有法蘭的短管放在孔的上面，保持短管與管 道垂直，焊接牢固；
3．放上墊片，插入流量計，法蘭連接，若此時有球閥，應先將球閥放在短管上連接好，再打開球閥，插入流量計；
4．保證流量計前有大于15D和后有5D的直管段（D為管道內徑）。

LUGB型插入型渦街流量計選型型譜：

設計選用及訂貨須知：
1、根據測量流體是氣體或液體，正確選用插入式渦街流量計。
2、被測流體無腐蝕性選用普通型，有腐蝕性選用不銹鋼耐腐型。
3、訂貨時請注明被測介質名稱、流量、管道通徑及工作壓力、溫度、密度、粘度等情況。
4、根據被測流體的測量范圍、應用場合等選擇合適型號的規格品種。
